Projektporträt

Bedarf

Warum ist das Vorhaben notwendig?

Aufgrund des Alters und der Anlagentopologie kann die bestehende 380-kV-Schaltanlage nicht nach aktuellem TransnetBW-Standard erweitert werden. Eine Erneuerung ist notwendig, um den gestiegenen Anforderungen gerecht zu werden. Diese Anforderungen betreffen die Kurzschlussfestigkeit, die Übertragungskapazität sowie die Regelung der Spannung im Stromnetz.

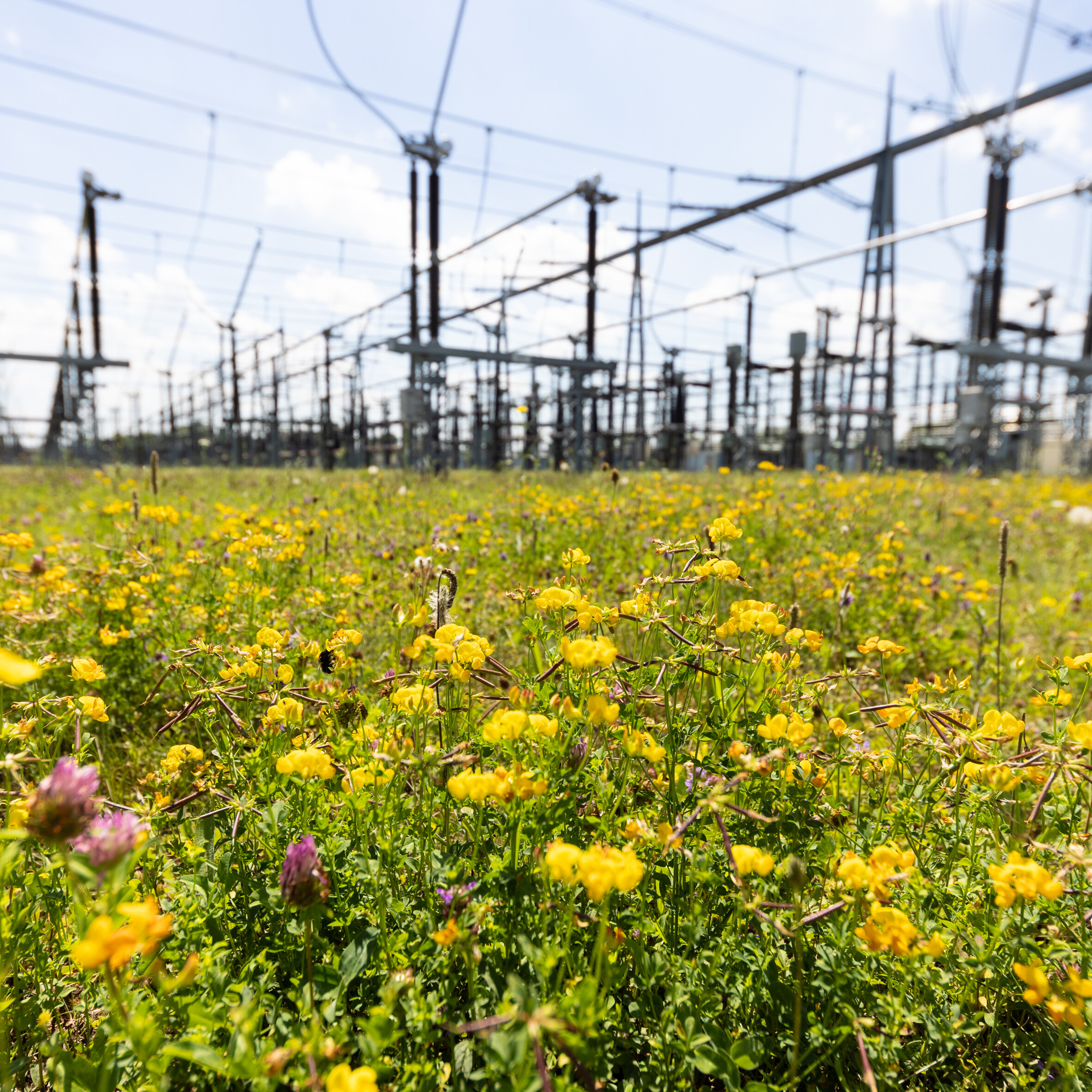

Da das Umspannwerk Pulverdingen enorm wichtig für die Region ist, wird es im laufenden Betrieb erweitert und erneuert.

Erneuerung und Erweiterung des Umspannwerks im laufenden Betrieb

Die Erneuerung der 380-kV-Schaltanlage im Umspannwerk Pulverdingen umfasst

die Errichtung einer freiluftisolierten Schaltanlage mit 26 Schaltfeldern
die Aufstellung von zwei 380-kV/380-kV-Phasenschiebertransformatoren
fünf 380-kV/110-kV-Transformatoren mit den 110-kV-Kabelverbindungen zu den zugehörigen 110-kV-Schaltfeldern

Darüber hinaus sind eine 380-kV-Kompensationsdrosselspule und eine 380-kV-Kompensationskondensator-Anlage für die Blindleistungskompensation vorgesehen. Eine 380-kV-Kabelverbindung zwischen dem 380-kV/220 kV-Transformator und dem zugehörigen 380-kV-Schaltfeld ist ebenfalls eingeplant. Zum Ende des Umbaus wird die Anlage rund 14 Hektar groß sein.

Genehmigungsverfahren

Schritt für Schritt

Für die Erweiterung und Erneuerung des Umspannwerks hat TransnetBW im Dezember 2021 einen Antrag beim Landratsamt Ludwigsburg eingereicht. Dieser wurde im Juli 2022 genehmigt. Für die Leitungseinführungen wurden die notwendigen Umbaumaßnahmen in drei Schritten zwischen 2022 und 2025 beim Regierungspräsidium Stuttgart beantragt und mittlerweile auch genehmigt.

Mehr zum Genehmigungsverfahren finden Sie hier.

Vorbereitende Maßnahmen

Vorbereitende Maßnahmen sind notwendig, um den Netzbetrieb während der Bauzeit zu gewährleisten. Das können zum Beispiel Bodenarbeiten sein.

Ertüchtigungsmaßnahmen

Zwischen November 2020 und Dezember 2024 fanden Ertüchtigungsmaßnahmen in der 380-kV-Schaltanlage statt. Das Betriebsgebäude wurde bereits im Februar 2022 fertiggestellt. Der neue Transformator konnte Ende des Jahres 2021 in Betrieb genommen werden. Nun wird die Leittechnik der Schaltfelder schrittweise modernisiert. Damit sind die Weichen für das künftige Zusammenspiel zwischen der bestehenden und der erneuerten 380-kV-Schaltanlage gestellt.

Geländeregulierung

Die vorbereitende Maßnahme Geländeregulierung umfasste Erd-, Tiefbau- und Straßenbauarbeiten, durch die ein möglichst ebenes Gelände hergestellt wurde. Bevor diese Arbeiten starten konnten, wurden zwischen März und Oktober 2022 vorbereitende Maßnahmen auf dem Baufeld durchgeführt. Das notwendige Grundstück für das neue Umspannwerk wurde bereits 2021 erworben. Die Bauarbeiten für die Geländeregulierung starteten im Juni 2022 und wurden im Herbst 2023 abgeschlossen.

Leitungseinführungen

Nach den Vorbereitungen folgt die Leitungseinführung in drei Schritten mit jeweils eigenem Genehmigungsverfahren. Dafür sind teils mehrjährige Freileitungsprovisorien notwendig, die einen sicheren Betrieb der Schaltanlage während der Bauzeit gewährleisten.

Leitungseinführung in drei Schritten

Schritt 1: Leitungseinführung Süd – vorgezogene Maßnahme zur Baufeldfreimachung

Verlegung von drei 110-kV-Kabelendmasten im Süden des Umspannwerks. Nur so kann das Baufeld für die darauffolgenden Arbeiten an der 380-kV-Schaltanlage zur Leitungseinführung Süd (siehe Schritt 3) umgesetzt werden.
Erdkabelanbindung an die neuen Kabelendmasten sowie statische Überprüfung und eventuell Verstärkung von zwei 110-kV-Masten
